조건으로 제품 찾기
Motorized Stage 표준 모델 55종을 운동 형태와 테이블 사이즈, 스트로크, 하중으로 좁혀 볼 수 있습니다. 조건을 고르면 맞는 모델만 남고, 모델을 선택하면 사양표와 도면을 내려받을 수 있는 상세 페이지로 이어집니다.
모델명을 알고 있다면 검색창에 앞부분만 입력해도 됩니다. 「NR-XY-80」까지만 넣어도 테이블 80 × 80 mm의 XY 스테이지 모델이 표시됩니다.
제품 라인업
나로테크의 제품은 모터로 구동하는 Motorized Stage, 손으로 위치를 맞추는 Manual Stage, 카메라 모듈 검사에 쓰이는 소켓 Actuator 세 갈래입니다. 세 제품 모두 검사장비 안에서 대상물의 위치를 정하거나 접점을 만드는 부품입니다.
Motorized Stage는 NR 시리즈 9종, 표준 모델 55종으로 정리되어 있습니다. 표준 모델은 테이블 사이즈와 외형, 모터, 케이블 인출 방향을 고객 장비에 맞춰 바꿔 제작할 수 있습니다.

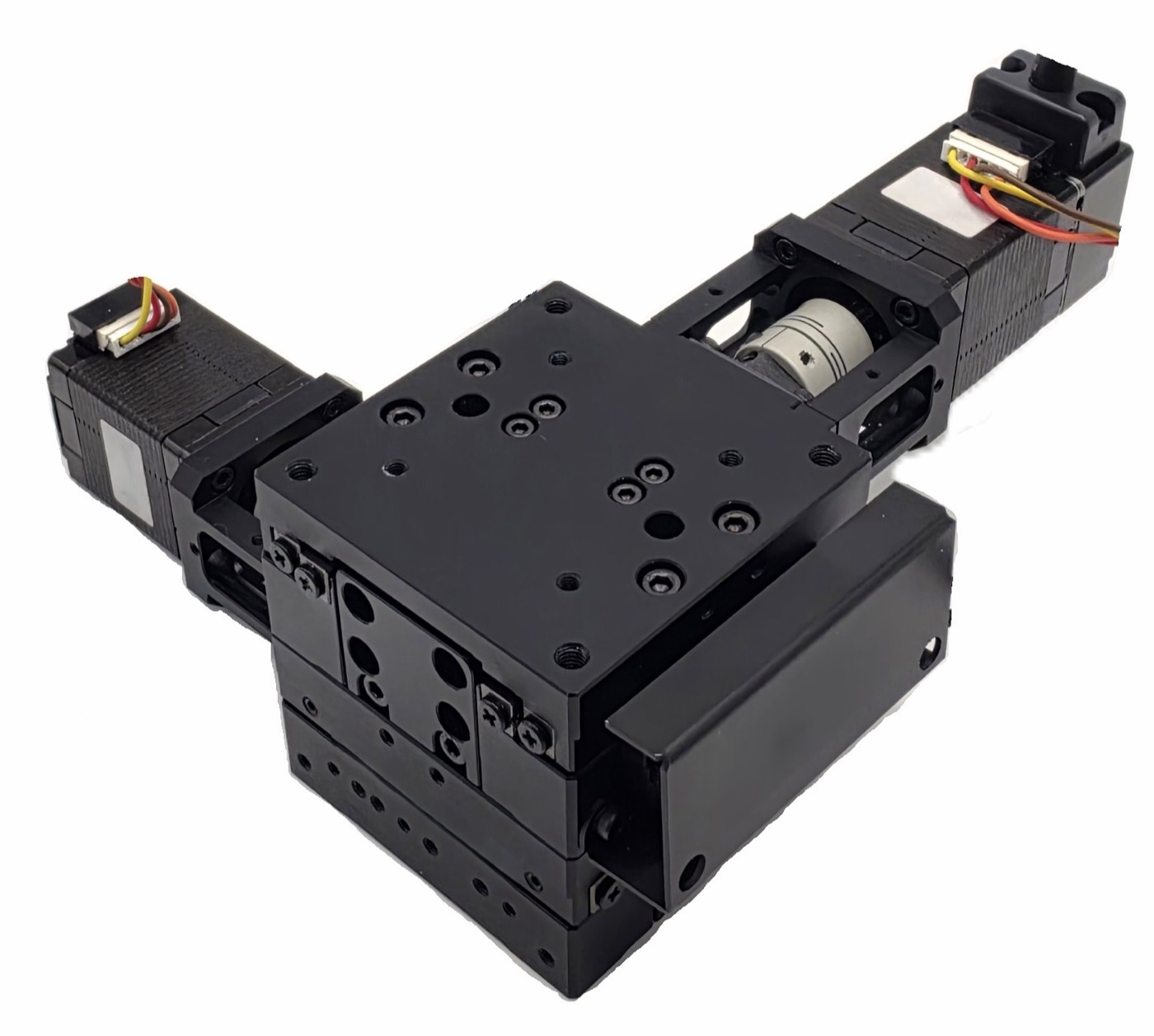

Motorized Stage
크로스롤러 가이드와 볼스크류로 구동하는 전동 스테이지입니다. 직선·회전·고니오·복합 운동의 NR 시리즈 9종을 갖추고 있습니다.
Motorized Stage

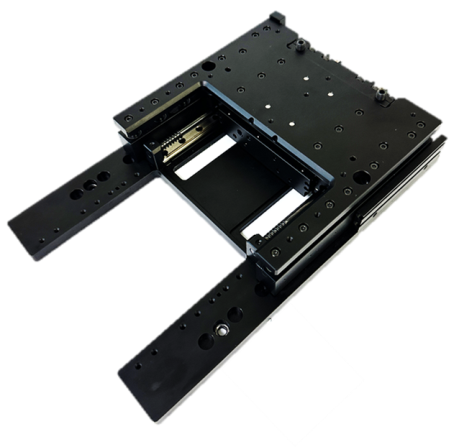

Manual Stage
모터 없이 손으로 위치와 각도를 맞추는 수동 스테이지입니다. 3축과 6축 다축 구성 사례가 있습니다.
Manual Stage- Actuator 제품 사진 (수령 대기)
Actuator
카메라 모듈 검사장비에 쓰이는 소켓 액추에이터로, 복동 실린더를 클린 에어로 구동합니다. 접점 방향에 따라 Front·Rear Contact 타입으로 나뉩니다.
Actuator
NR 시리즈 9종
NR 시리즈는 운동 형태에 따라 네 묶음으로 나뉩니다. X·XY·Z·ZH는 직선 이동, R은 회전, G·GG는 기준점을 중심으로 기울이는 고니오, YR·XYR은 직선과 회전을 한 몸체에 담은 복합형입니다.
모델명에는 축 구성, 테이블 사이즈, 스트로크, 볼스크류 등급, 버전, 모터가 순서대로 들어갑니다. 「NR-XY-80-30ST-C7-V1-E」는 80 × 80 mm 테이블에 ±15 mm를 움직이는 XY 스테이지라는 뜻이어서, 모델명만으로 기본 사양을 읽을 수 있습니다.

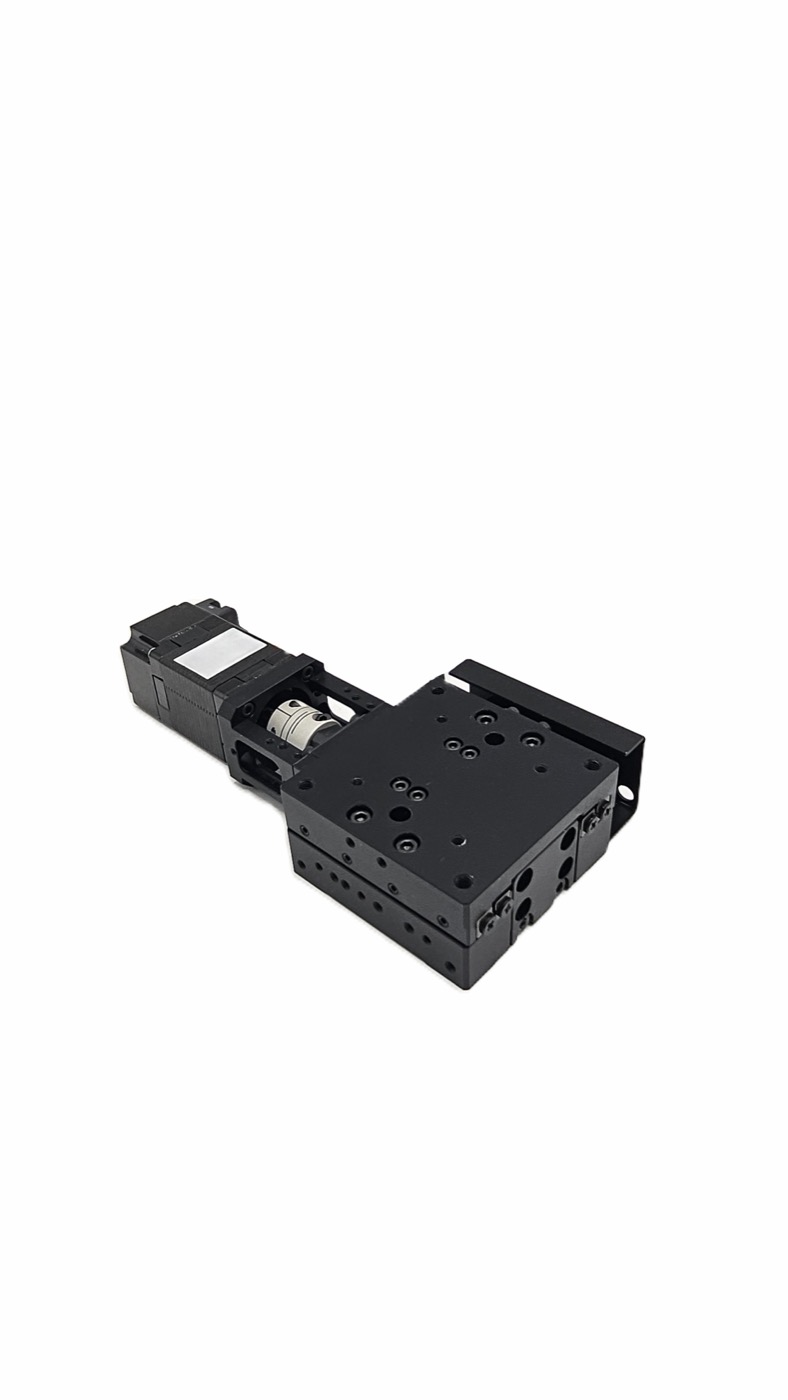

NR-X
40~150 mm 테이블 · ±6~50 mm · 3~15 kg · 9모델
NR-XY
40~150 mm 테이블 · ±6~50 mm · 2.6~13.5 kg · 9모델

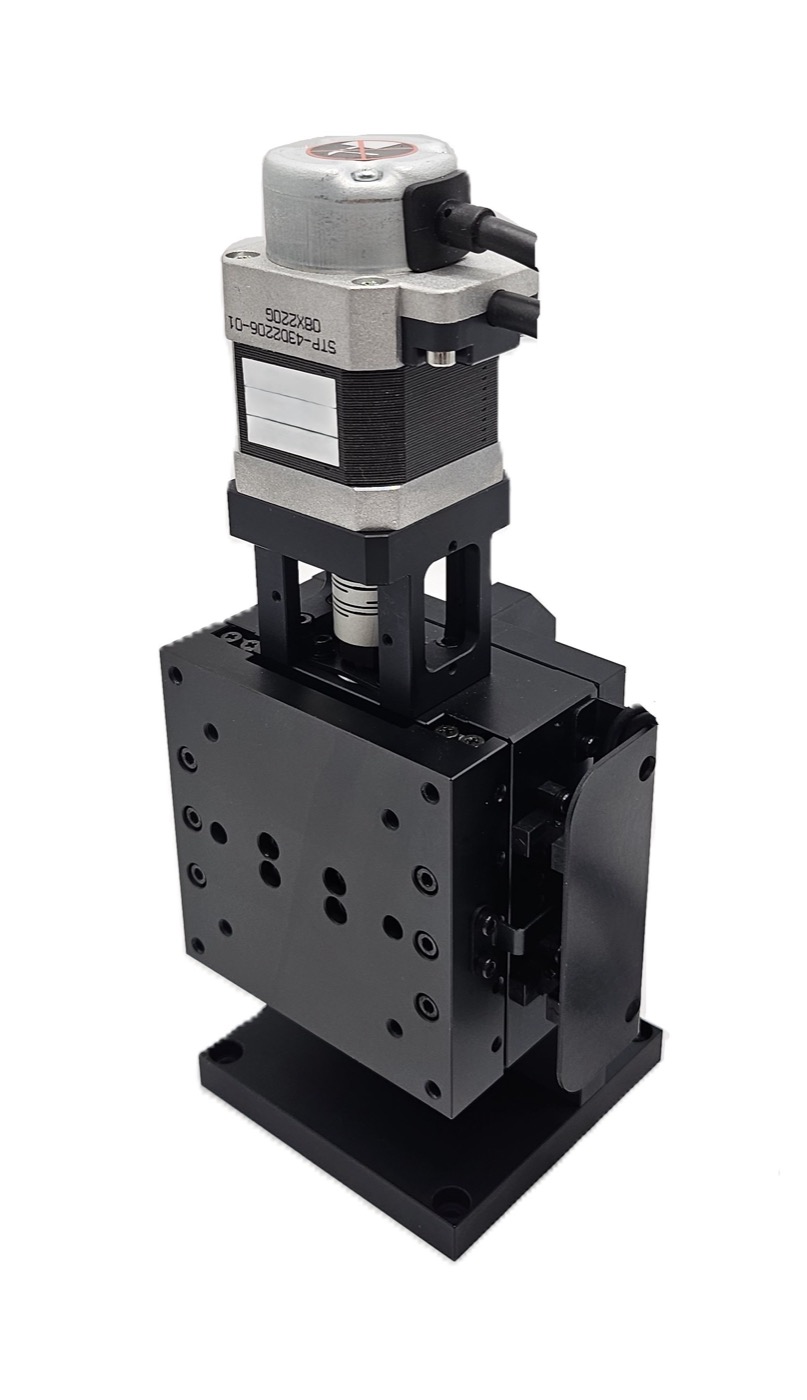

NR-Z
40~150 mm 테이블 · ±6~50 mm · 1.5~8 kg · 9모델

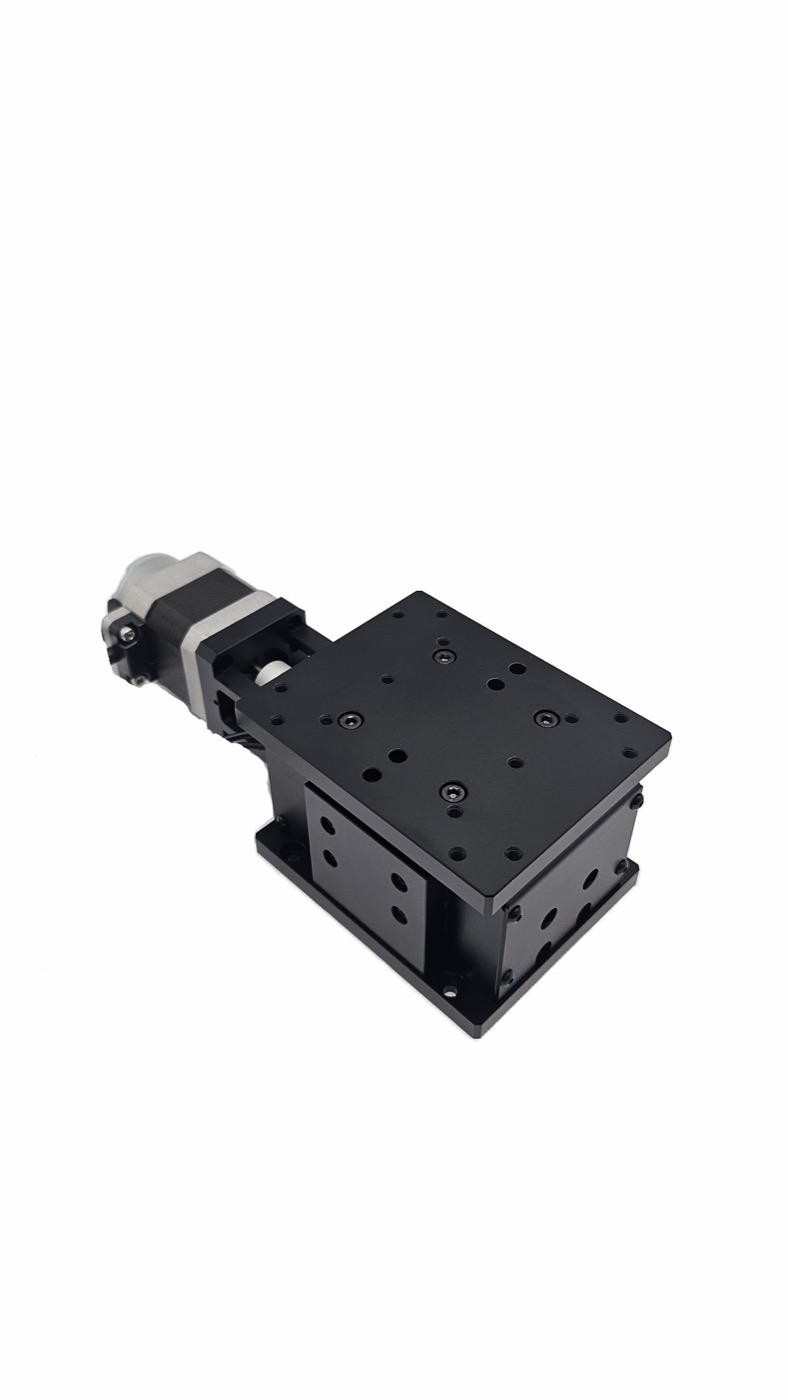

NR-ZH
40×60~300×300 mm · ±2~15 mm · 2~60 kg · 7모델

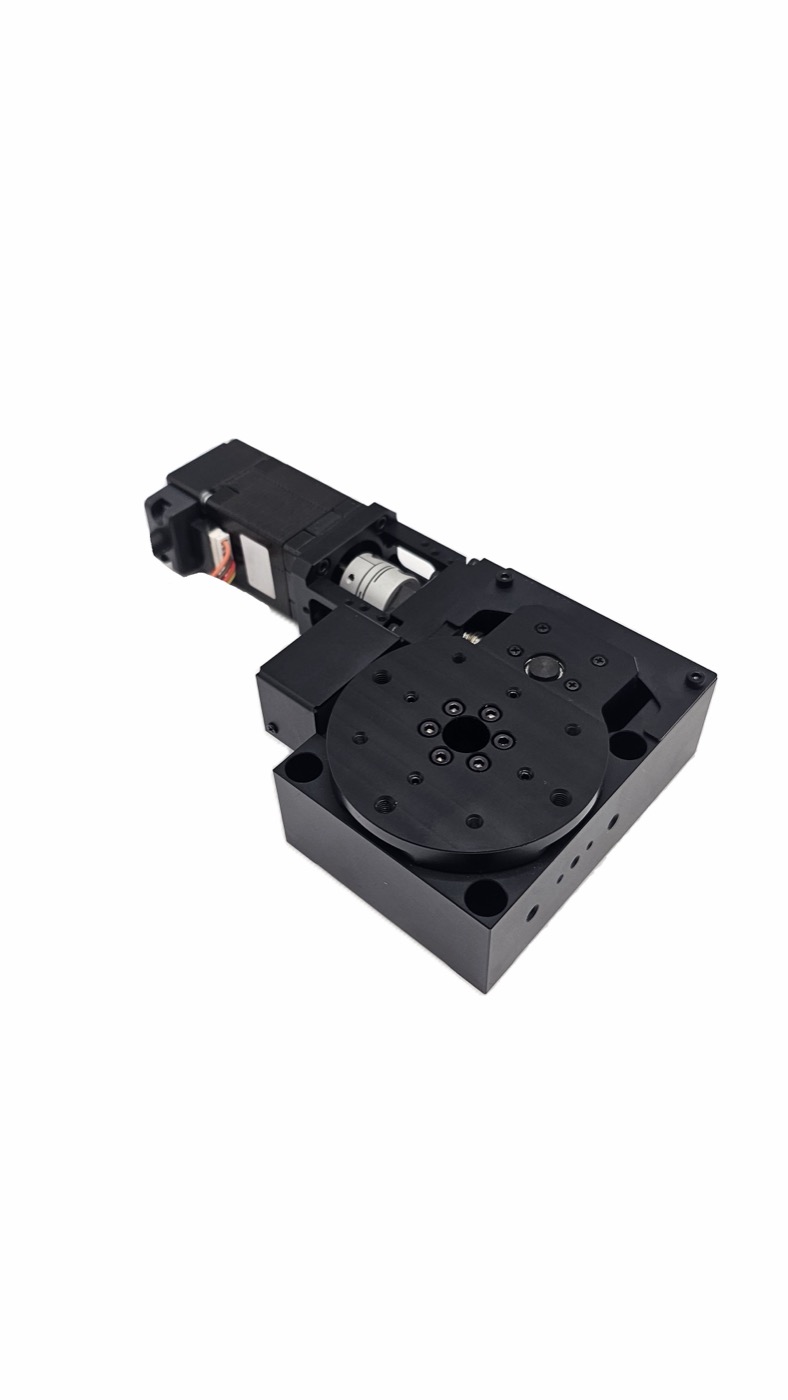

NR-R
Φ40~Φ150 · 200×200 mm · ±5~10˚ · 4~40 kg · 5모델

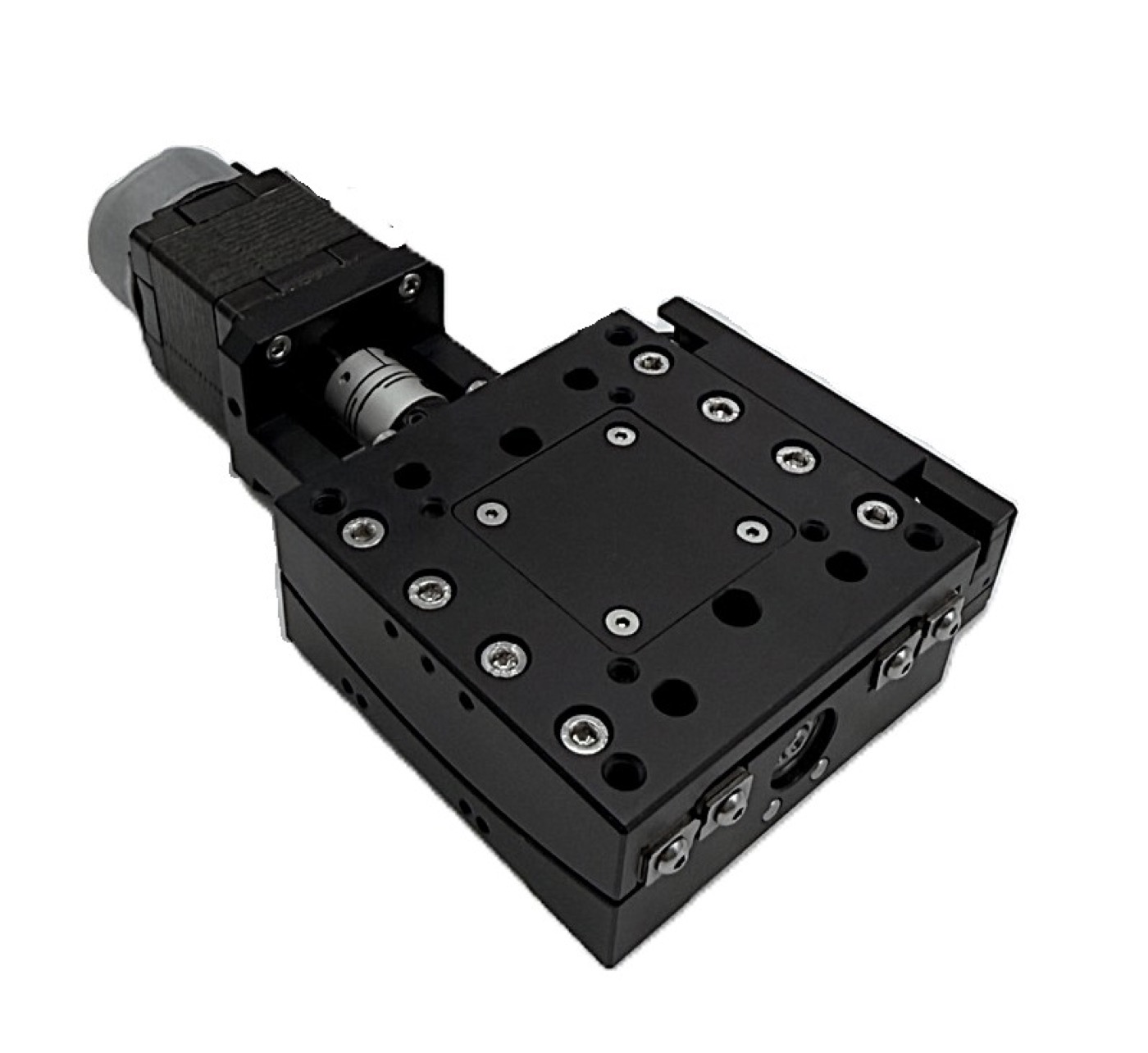

NR-G
60×60 mm · 작동거리 50~125 mm · 5 kg · 4모델

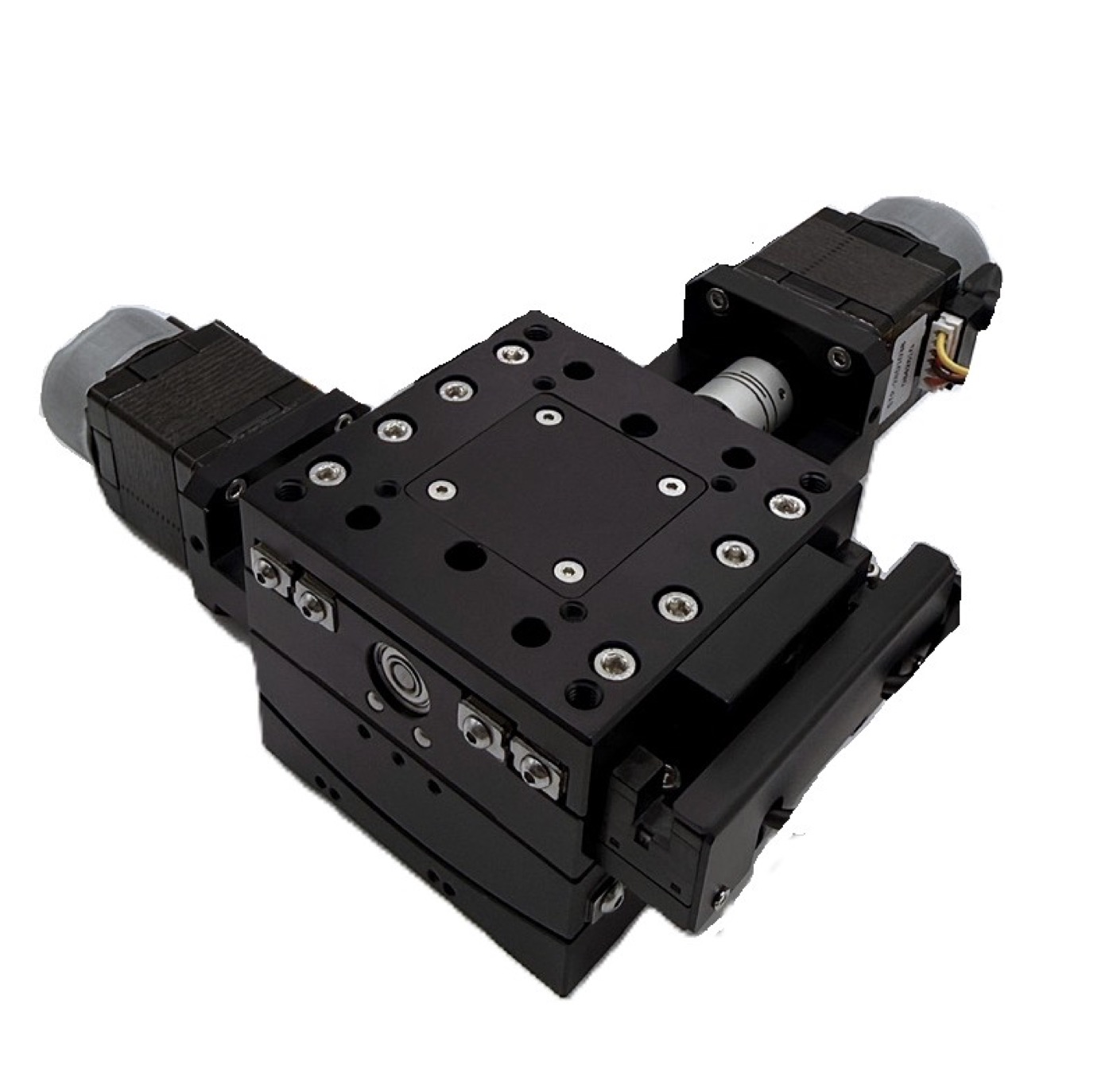

NR-GG
60×60 mm · 상·하 2축 · 4.5 kg · 3모델

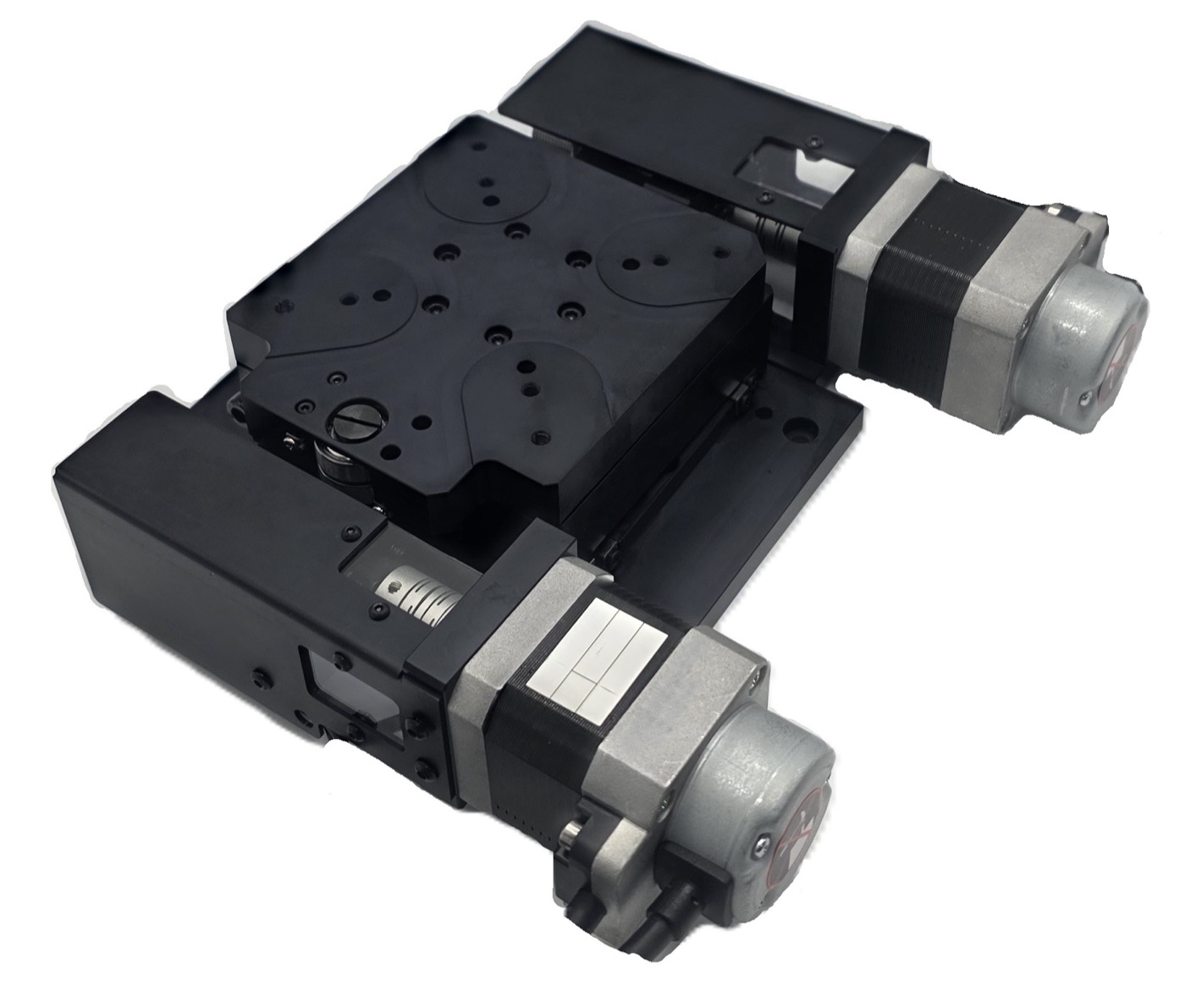

NR-YR
70~150 mm 테이블 · Y ±5~10 mm · R ±5˚ · 5모델

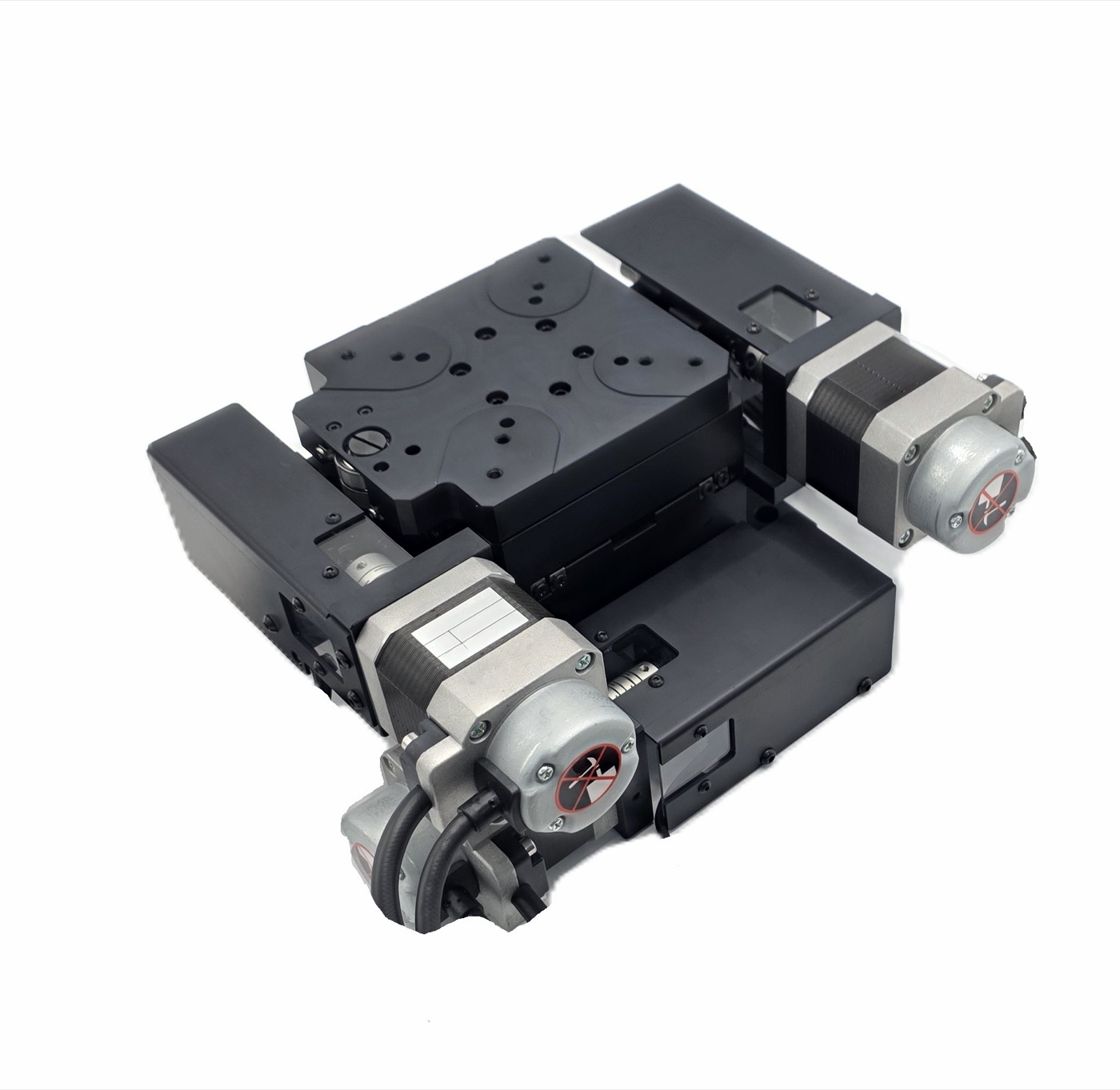

NR-XYR
70~150 mm 테이블 · X·Y ±5~10 mm · R ±5˚ · 4모델

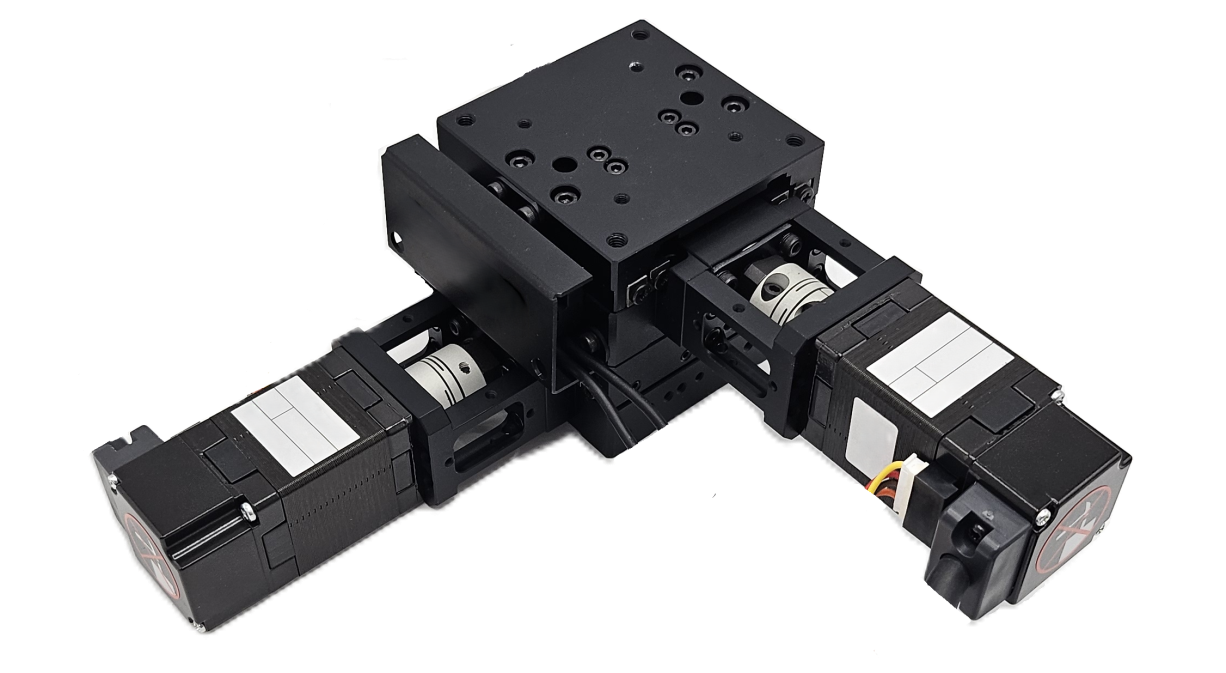

표준 모델에서 출발하는 맞춤 사양
검사장비마다 설치 공간과 하중, 배선 경로가 다르기 때문에 나로테크는 표준 모델을 기준으로 사양을 바꿔 제작하고 있습니다. 표준 모델의 사양표를 출발점으로 삼으면 바꿀 항목만 정하면 되어 검토 기간이 짧아집니다.
모터는 스테핑과 서보 중에서 고를 수 있고, 테이블 사이즈와 외형, 상판·하부 장착 홀, 센서와 모터 케이블의 인출 방향을 특주로 제작할 수 있습니다. 회전·고니오·복합 시리즈는 회전각도도 특주로 바꿀 수 있으며, 9개 시리즈 모두 대칭 제작이 가능합니다. X·XY·Z 시리즈는 80각 이상에서 볼스크류 리드를 2 mm로 바꿀 수 있고, 일부 사이즈는 8계통 사양을 적용할 수 있습니다.
- 모터 · 스테핑 / 서보
- 테이블 사이즈 · 외형 특주
- 회전각도 특주 · 회전 · 고니오 · 복합
- 상판 · 하부 장착 홀 특주
- 센서 · 모터 케이블 인출 방향
- 고정밀 볼스크류 · 80각 이상 리드 2 mm
- 대칭 제작 · 일부 사이즈 8계통 사양
설계부터 측정까지 한 회사에서
나로테크는 설계, 부품 가공, 조립, 측정을 외부에 나누지 않고 직접 수행합니다. 연구개발부가 설계한 부품을 광주 가공센터에서 가공하고, 조립실에서 조립한 뒤 광학 측정으로 확인해 출하합니다.
보유 장비는 DN Solutions 탭핑센터 6대와 머시닝센터 3대, 영상측정기 2대이며, 조립 공간에는 클린 부스를 갖추고 있습니다. 가공부터 측정까지 한 회사 안에서 이어지기 때문에 사양을 바꾼 제품도 같은 공정으로 만들 수 있습니다.
설계
연구개발부 설계팀이 고객 사양을 도면으로 옮깁니다.
가공
광주 가공센터 · 탭핑센터 6대 · 머시닝센터 3대
조립
조립실 · 클린 부스
측정
영상측정기(QH3020) 2대로 치수와 정도 확인
특허와 인증
나로테크는 2020년 다축 스테이지 장치 특허를 등록했고, 2021년 연구개발 전담부서를 설립했습니다. 2022년에는 벤처기업 인증을 받았습니다.
다축 스테이지 장치 특허
연구개발 전담부서 인정
벤처기업 확인
